主题：角度指示器
器件：LED灯模块2个（分别为LED_A和LED_B）、电位器模块1个、SSD1306 OLED显示屏、步进电机及步进电机驱动器各1个及相应器件（也可使用分立器件结合面包板搭建）。
要求：
1．通过电位器旋转控制步进电机的转动角度和LED灯的亮灭。
2．步进电机的转动角度范围：-90~90度。
3．将当前电位器的返回值和步进电机的当前角度显示在SSD1306 OLED显示屏上，显示格式为：电位器的返回值 -- 步进电机的当前角度值。
4．当电位器旋钮的处于中间位置时，步进电机处于0度位置，LED_A和LED_B均熄灭。
5．当电位器返回最大值时，步进电机旋转至90度位置，LED_A闪烁，LED_B熄灭。
6．当步进电机由0度旋转至90度时，LED_A由熄灭至最亮，LED_B熄灭。
7．当电位器返回最小值时，步进电机旋转至-90度位置，LED_B闪烁，LED_A熄灭。
8．当步进电机由0度旋转至-90度时，LED_B由熄灭至最亮，LED_A熄灭。
9．步进电机采用梯形加减速控制。
10．可在步进电机旋转轴粘贴胶带或其它方式，以便于观察步进电机的转动角度。
11．程序采用C代码编写。
12．未作规定处可自行处理，无明显与事实违背即可。
13．编写程序文件命名规则为：DJKS6_身份证号，考试完毕上传备案。
14．程序编写过程中不得打开库例程和其它程序，如发现，实操成绩按照0分处理。

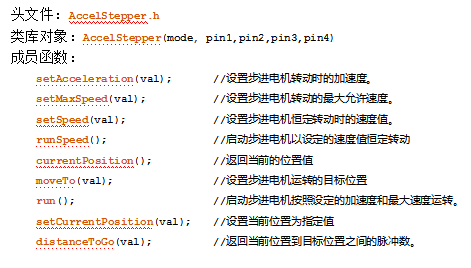

说明：AccelStepper类库头文件和相关类库函数如下，供参考。

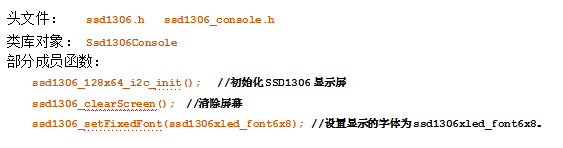

Ssd1306Console类库头文件和相关类库函数如下，供参考。
